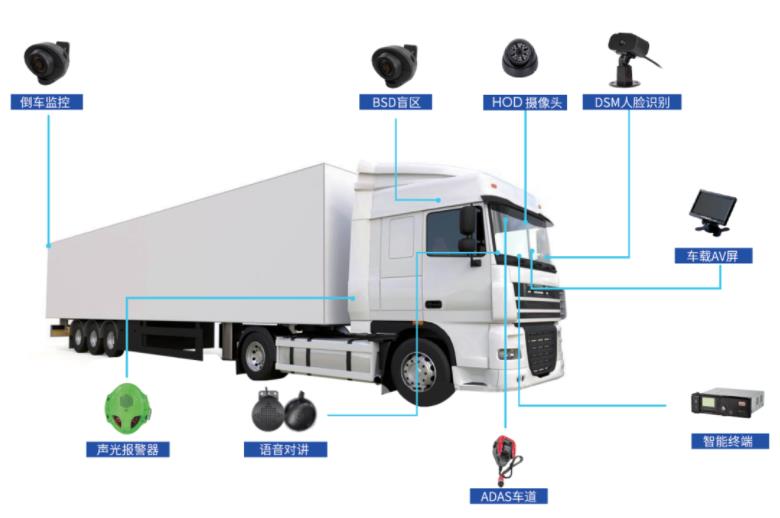

系統拓撲圖

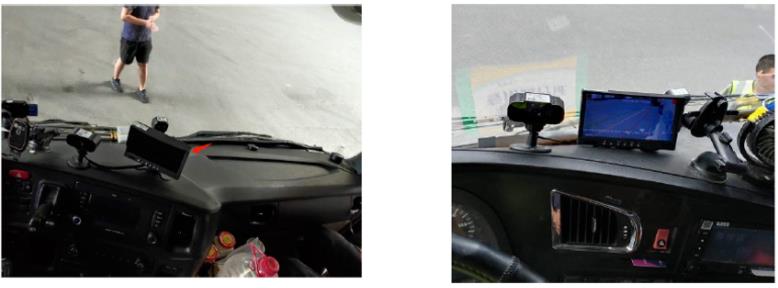

為保障系統運行的可靠性、穩定性和長久性，我司對本次重型貨運車輛hth華體網站登錄入口視頻監控報警裝置安裝做了嚴格規范要求。（詳細安裝要求見附件）

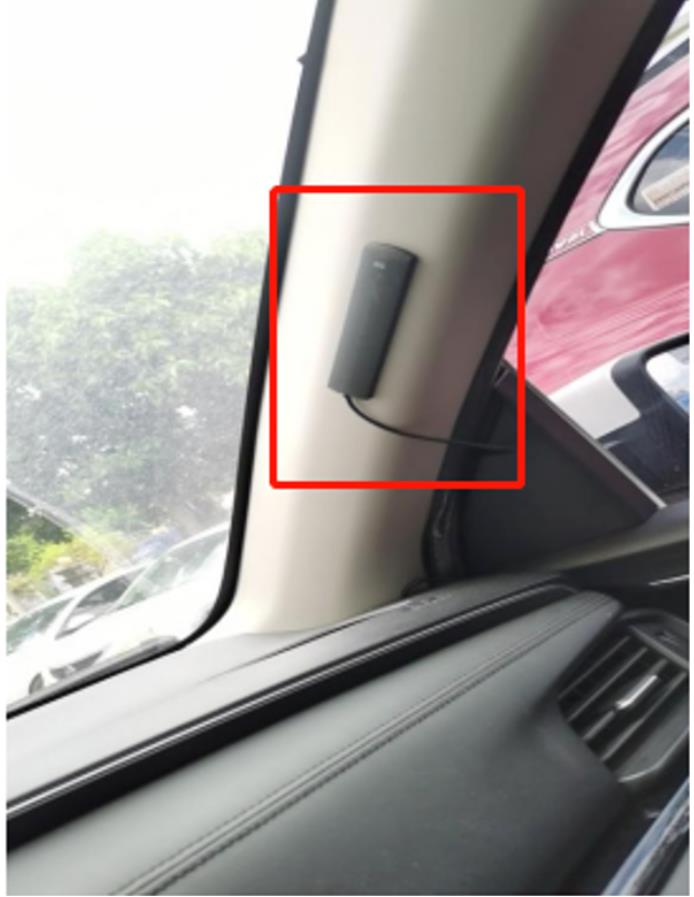

1、4G天線安裝要求

完全正面朝上，單獨走線，在中控臺上單獨的區域平貼，遠離車上干擾源。

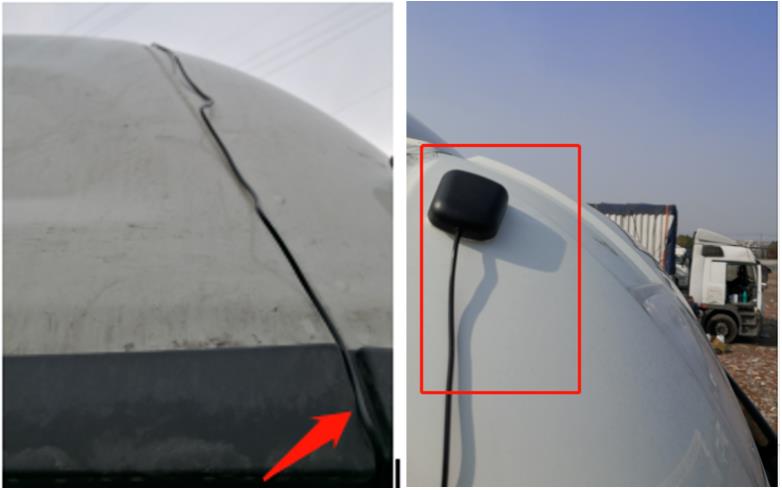

2、定位天線和主電源線安裝要求

天線安裝首選選擇車頂安裝，位置如下圖所示，走線可通過打孔（做好防水）或者車門縫隙走入車內，遠離車上干擾源。

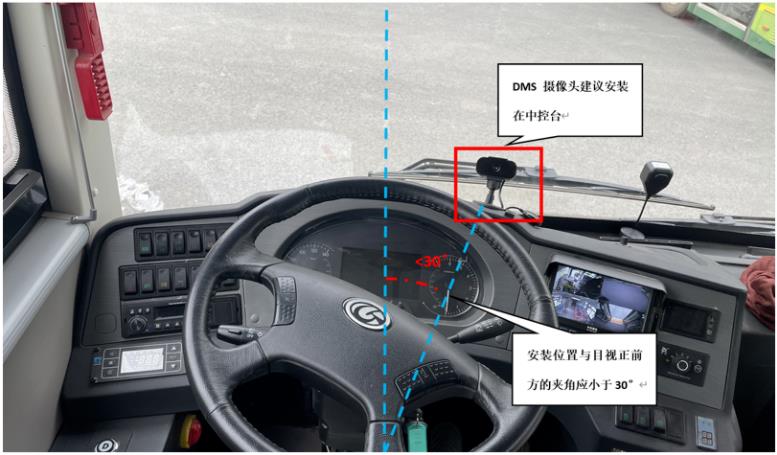

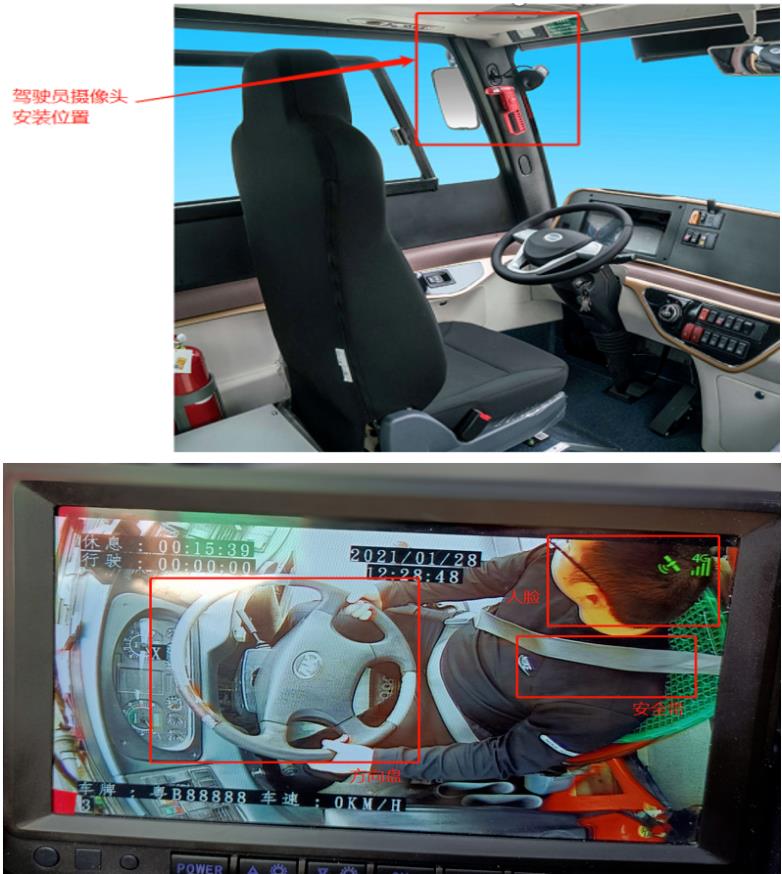

3、DSM攝像頭安裝要求

立裝在方向盤正前方，距離頭部80CM左右，頭像須在畫面中間，方向盤不能照進畫面里面。

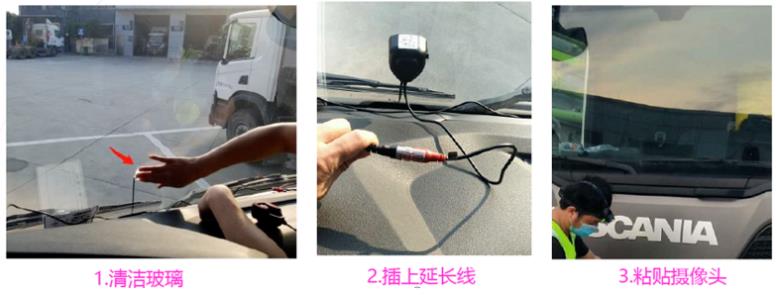

4、ADAS攝像機安裝要求

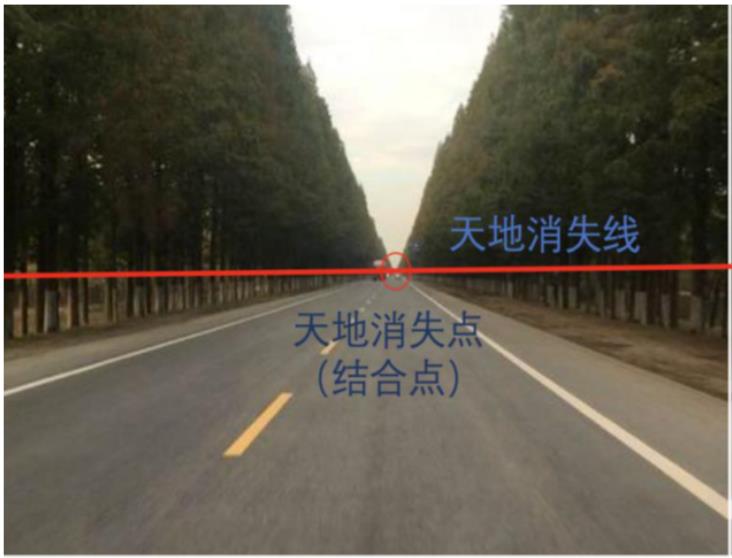

側裝前擋風玻璃下方，水平方向正中間，圖像角度天空地面各占一半。

注：不得被雨刷器擋住鏡頭，保證攝像頭畫面能夠看到路面，角度不能太高，也不能太低。

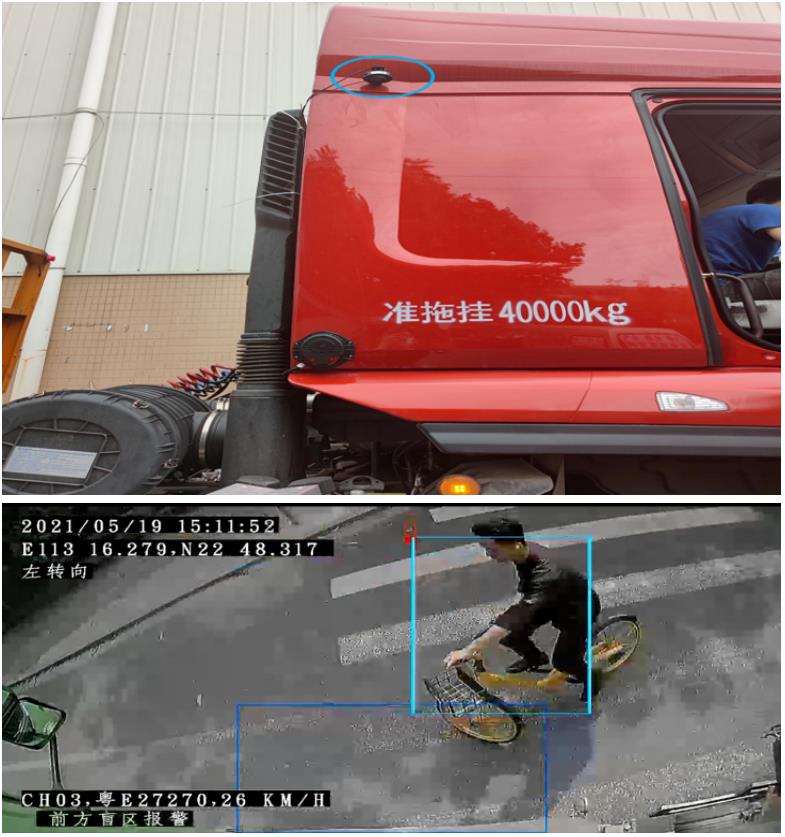

5、右側盲區BSD攝像頭安裝要求

側裝在駕駛室外，車頭右側中間上方，向下照到車頭右側盲區區域。

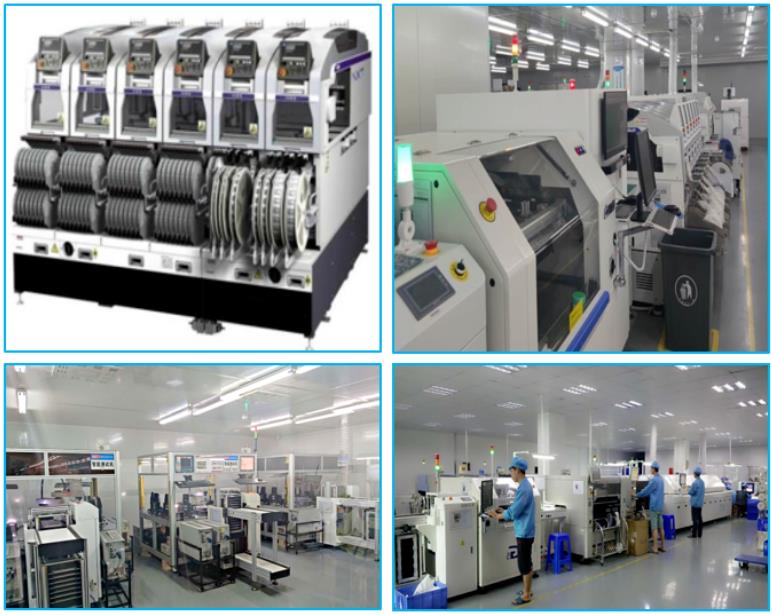

SMT車間
